高压风机二次线路的完善
时间：2018-11-13 06:46 点击：
高压风机在实际使用过程中,我们发现高压风机运行过程中二次回路有以下不足,有待完善:
(1)当高压真空断路器吸合,电动机处于串联电抗器降压起动时,如果某种原因,致使真空接触器KM不动作,那么,电抗器一直串接在主回路中运行,如不及时切除,电抗器将被烧毁。
(2)高压风机在运行时,如果供电系统突然失电,或低压失电,控制柜跳闸线圈YT因无电源,而不能使真空断路器跳闸,其主触点仍然闭合,如不及时分离其主触点,待系统来电时,电动机会自行起动,产生危险。

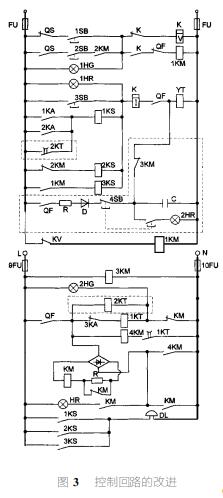

针对上述情况,对二次回路作了如下改进(图3虚线内为增加线路):
(1)增加1只时间继电器2KT。当主回路串接电抗器起动时,如果18s后真空接触器KM仍不动作,时间继电器2KT延时触点闭合。接通跳闸线圈YT,切断主回路,同时给出信号告警。
(2)增加电容储能回路,以确保系统在运行过程中,因故突然失电时,给跳闸线圈YT提供电源,切断主回路。
经过以上完善后,系统运行更加可靠、安全,未发生任何重大故障。
(1)当高压真空断路器吸合,电动机处于串联电抗器降压起动时,如果某种原因,致使真空接触器KM不动作,那么,电抗器一直串接在主回路中运行,如不及时切除,电抗器将被烧毁。
(2)高压风机在运行时,如果供电系统突然失电,或低压失电,控制柜跳闸线圈YT因无电源,而不能使真空断路器跳闸,其主触点仍然闭合,如不及时分离其主触点,待系统来电时,电动机会自行起动,产生危险。
针对上述情况,对二次回路作了如下改进(图3虚线内为增加线路):
(1)增加1只时间继电器2KT。当主回路串接电抗器起动时,如果18s后真空接触器KM仍不动作,时间继电器2KT延时触点闭合。接通跳闸线圈YT,切断主回路,同时给出信号告警。
(2)增加电容储能回路,以确保系统在运行过程中,因故突然失电时,给跳闸线圈YT提供电源,切断主回路。
经过以上完善后,系统运行更加可靠、安全,未发生任何重大故障。
