离心式高温风机基本工作原理
时间：2018-08-29 09:41 点击：

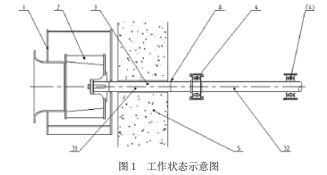

本新型的离心式高温风机（如图1），用于对炉内温度不低于700℃的加热炉的炉内热空气流动提供动力，主要由蜗壳1、叶轮2、主轴3、轴承4等组成；主轴3穿过加热炉的保温层4，在加热炉保温层4外的一端由轴承4支承，在加热炉保温层4内的一端在其端部安装叶轮2，主轴3和叶轮2一起可以旋转，叶轮2在蜗壳1内。
所述的主轴3由不同材质的两段31、32结合成一体，且两段31、32的结合部位在加热炉的保温层4外。较佳的两种材质是，所述的主轴保温层外方向的一段32材质为优质合金结构钢，如45，主轴保温层内方向的一段31材质为高温合金钢，如GH200。

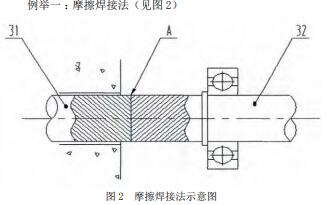

本实用新型的离心式高温风机主轴3不同材质的两段结合成一体的方法.主轴3的两段31、32用摩擦焊接的方法结合成一体。摩擦焊接能够将两种不同材质的金属的圆柱端面牢固地焊接在一起。主轴3的两段31、32，用主轴保温层内方向的一段31的轴端圆柱插入主轴保温层外方向的一段32的轴端圆孔。

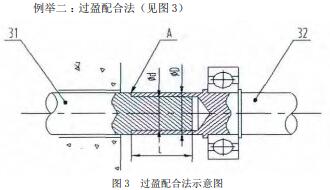

圆柱或圆孔的公称直径d为主轴直径D的0.75～0.85倍，圆柱与圆孔的配合长度L为圆柱或圆孔的公称直径d的1～2倍。圆柱与圆孔过盈配合，过盈量为圆柱或圆孔的公称直径d的0.005～0.015倍。可用冷冻主轴3保温层内方向的一段31的轴端圆柱的方法，或者加热主轴3保温层外方向的一段32的轴端圆孔方法，将主轴3的两段31、32装配在一起.
所述的主轴3由不同材质的两段31、32结合成一体，且两段31、32的结合部位在加热炉的保温层4外。较佳的两种材质是，所述的主轴保温层外方向的一段32材质为优质合金结构钢，如45，主轴保温层内方向的一段31材质为高温合金钢，如GH200。
本实用新型的离心式高温风机主轴3不同材质的两段结合成一体的方法.主轴3的两段31、32用摩擦焊接的方法结合成一体。摩擦焊接能够将两种不同材质的金属的圆柱端面牢固地焊接在一起。主轴3的两段31、32，用主轴保温层内方向的一段31的轴端圆柱插入主轴保温层外方向的一段32的轴端圆孔。
圆柱或圆孔的公称直径d为主轴直径D的0.75～0.85倍，圆柱与圆孔的配合长度L为圆柱或圆孔的公称直径d的1～2倍。圆柱与圆孔过盈配合，过盈量为圆柱或圆孔的公称直径d的0.005～0.015倍。可用冷冻主轴3保温层内方向的一段31的轴端圆柱的方法，或者加热主轴3保温层外方向的一段32的轴端圆孔方法，将主轴3的两段31、32装配在一起.
