怎样改变高压风机的转速
时间：2018-11-05 10:37 点击：
由流体力学可知,高压风机风量与转速的一次方成正比,风压与转速的平方成正比,轴功率与转速的三次方成正比。当风量减少,高压风机转速下降时,其功率降低很多。问题在于怎样改变风机的转速,即改变交流电动机的转速,实现高效率的调速控制呢?

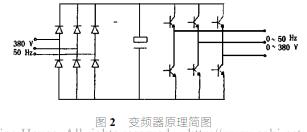

我们研制的新型功率电子装置———变频器,是实现调速控制的最佳设备。变频器顾名思义是可以改变频率(和电压)的装置。图2示出变频器原理简图,由图可见,变频器采用交-直-交变换原理,将电网三相交流电经过三相桥式整流转变成直流,通过直流中间环节电容器滤波,获得平滑直流,再通过由大功率开关器件构成的逆变器,逆变成电压和频率可以协调变化的三相交流电。转速随频率变化而变化,改变频率就能改变电动机转速。由变频器-电动机-风机构成的传动系统,如图3所示。
通过改变变频器输出的频率,就能改变电动机的转速,调节风量,实现风机的变频调速控制。面粉厂在生产过程中,由气力吸运系统提升物料,因此高压风机是必不可少的动力设备。根据工艺要求,风机风量控制应随物料流量的变化而相应变化,确保物料不堵不掉,以维持生产的正常运转。风量控制分恒速控制和调速控制两类,在相同工况下,调速控制能耗小得多。
目前面粉厂普遍采用风门(档板)控制调节风量,即属于恒速控制,因此改变高压风机风量的控制方式,减少能耗,节约能源,提高经济效益,具有很大的潜力。
我们研制的新型功率电子装置———变频器,是实现调速控制的最佳设备。变频器顾名思义是可以改变频率(和电压)的装置。图2示出变频器原理简图,由图可见,变频器采用交-直-交变换原理,将电网三相交流电经过三相桥式整流转变成直流,通过直流中间环节电容器滤波,获得平滑直流,再通过由大功率开关器件构成的逆变器,逆变成电压和频率可以协调变化的三相交流电。转速随频率变化而变化,改变频率就能改变电动机转速。由变频器-电动机-风机构成的传动系统,如图3所示。
通过改变变频器输出的频率,就能改变电动机的转速,调节风量,实现风机的变频调速控制。面粉厂在生产过程中,由气力吸运系统提升物料,因此高压风机是必不可少的动力设备。根据工艺要求,风机风量控制应随物料流量的变化而相应变化,确保物料不堵不掉,以维持生产的正常运转。风量控制分恒速控制和调速控制两类,在相同工况下,调速控制能耗小得多。
目前面粉厂普遍采用风门(档板)控制调节风量,即属于恒速控制,因此改变高压风机风量的控制方式,减少能耗,节约能源,提高经济效益,具有很大的潜力。
