高温风机变频器的特点
时间：2018-09-12 09:57 点击：
高温风机变频压器的特点
（1）高精度、宽范围的无级调速，全面满足各种复杂工艺的需要。频率分辨率可达0.01Hz，调速范围为0～100%，如果电机和负载机械强度允许，电机也不过流的话，变频器还可以使机械超速运行。无级调速、调节风量的线性度好，效率高。

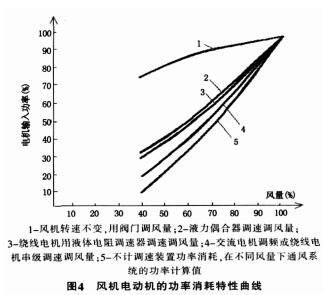

（2）节约电能。采用高温风机变频调速后，风机、水泵类负载的节能效果最明显，节电率可达到20%～60%。这是因为风机水泵的耗用功率与转速的三次方成比例，即p2/p1=（q2/q1）×（h2/h1）=（n2/n1）3（其中：q:流量，n:转速；h:扬程、风压，p功率），当用户需要的平均流量较小时，风机、水泵的转速较低，其节能效果十分可观。不同的风机调风方案其电动机电力消耗特性曲线见图4。
（3）高温风机变频器对电机及负载机械实现真正的软启动，启动电流小，彻底解决了启动冲击问题，如果工艺需要，电机可以在短时间内多次重复启动。
（4）高质量的输入特性。HIVERT高压变频器输入侧通过通过隔离变压器副边绕组移相，采用多脉冲二极管整流输入（6kV为30/36脉冲，既副边采用延边三角形接法，绕组间有12°的相位差），为功率单元提供隔离电源，可消除单个功率单元引起的大部分谐波电流。变频器输入电流的总谐波含量（THD）远小于国家标准5%的要求，因此无需在输入侧安装滤波器，并保护周边设备免受谐波干扰。
（5）电源输出性能完美。HIVERT高压变频器采用单元串联脉宽调制叠波技术（或单元多重化技术），大大削弱了输出谐波含量，输出波形为几近完美的的正弦波。输入侧无需安装滤波器；主回路电缆、电动机绝缘免受dv/dt应力的损伤；可以直接驱动普通高压电动机，不会增加电机温升；电缆无长度限制；没有谐波引起的引起的脉动转矩，可延长电机和机械设备使用的寿命。
（6）选用的电压型变频器正常调速范围内功率因数大于0.96，可对电机功率因数实现就地补偿，提高供电设备容量的有效利用率，降低供电容量。
（7）输出电压的谐波含功率单元通过光纤与控制器通讯，强弱电光电隔离，抗干扰能力强。
（8）功率单元有单元旁路功能，当单元发生部分故障时，通过可控硅将故障单元旁路，降额运行，提高了运行的可靠性。
（9）冷却风机采用高压主电源降压后直接驱动，风机仅在上高压电后运行。系统220VAC控制电源容量仅需1kVA，且避免了冷却风机启、停时对控制系统的干扰。 （10）更适应于国内电网条件，变频器工作电压范围为UN+15～-20%，如6kV系列可稳定运行于6900V电压条件下。
（11）瞬时停电跟踪保护功能，保证工变频投切。当主电源失电后，变频器控制电机处于发电状态运行，为单元电容充电，并为单元控制电源供电工作，直至主电源恢复，变频器回到原运行状态。
（12）完善的上位控制功能。可与DCS系统实现通讯（采用标准MODBUS通讯规约）或I/O方式硬连接。设备的生产操作和运行参数的监控均直观、实用，易于操作。
（13）功率单元模块化设计，维护简单；采用可靠的1700VIGBT器件。
（1）高精度、宽范围的无级调速，全面满足各种复杂工艺的需要。频率分辨率可达0.01Hz，调速范围为0～100%，如果电机和负载机械强度允许，电机也不过流的话，变频器还可以使机械超速运行。无级调速、调节风量的线性度好，效率高。
（2）节约电能。采用高温风机变频调速后，风机、水泵类负载的节能效果最明显，节电率可达到20%～60%。这是因为风机水泵的耗用功率与转速的三次方成比例，即p2/p1=（q2/q1）×（h2/h1）=（n2/n1）3（其中：q:流量，n:转速；h:扬程、风压，p功率），当用户需要的平均流量较小时，风机、水泵的转速较低，其节能效果十分可观。不同的风机调风方案其电动机电力消耗特性曲线见图4。
（3）高温风机变频器对电机及负载机械实现真正的软启动，启动电流小，彻底解决了启动冲击问题，如果工艺需要，电机可以在短时间内多次重复启动。
（4）高质量的输入特性。HIVERT高压变频器输入侧通过通过隔离变压器副边绕组移相，采用多脉冲二极管整流输入（6kV为30/36脉冲，既副边采用延边三角形接法，绕组间有12°的相位差），为功率单元提供隔离电源，可消除单个功率单元引起的大部分谐波电流。变频器输入电流的总谐波含量（THD）远小于国家标准5%的要求，因此无需在输入侧安装滤波器，并保护周边设备免受谐波干扰。
（5）电源输出性能完美。HIVERT高压变频器采用单元串联脉宽调制叠波技术（或单元多重化技术），大大削弱了输出谐波含量，输出波形为几近完美的的正弦波。输入侧无需安装滤波器；主回路电缆、电动机绝缘免受dv/dt应力的损伤；可以直接驱动普通高压电动机，不会增加电机温升；电缆无长度限制；没有谐波引起的引起的脉动转矩，可延长电机和机械设备使用的寿命。
（6）选用的电压型变频器正常调速范围内功率因数大于0.96，可对电机功率因数实现就地补偿，提高供电设备容量的有效利用率，降低供电容量。
（7）输出电压的谐波含功率单元通过光纤与控制器通讯，强弱电光电隔离，抗干扰能力强。
（8）功率单元有单元旁路功能，当单元发生部分故障时，通过可控硅将故障单元旁路，降额运行，提高了运行的可靠性。
（9）冷却风机采用高压主电源降压后直接驱动，风机仅在上高压电后运行。系统220VAC控制电源容量仅需1kVA，且避免了冷却风机启、停时对控制系统的干扰。 （10）更适应于国内电网条件，变频器工作电压范围为UN+15～-20%，如6kV系列可稳定运行于6900V电压条件下。
（11）瞬时停电跟踪保护功能，保证工变频投切。当主电源失电后，变频器控制电机处于发电状态运行，为单元电容充电，并为单元控制电源供电工作，直至主电源恢复，变频器回到原运行状态。
（12）完善的上位控制功能。可与DCS系统实现通讯（采用标准MODBUS通讯规约）或I/O方式硬连接。设备的生产操作和运行参数的监控均直观、实用，易于操作。
（13）功率单元模块化设计，维护简单；采用可靠的1700VIGBT器件。
