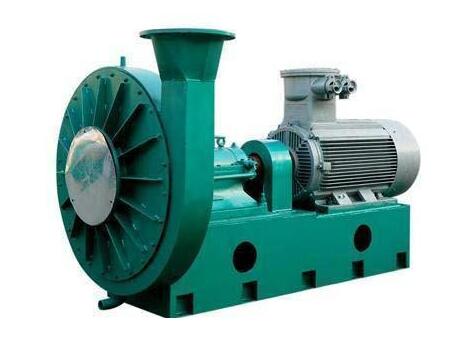

高温风机变频调速装置
时间：2018-09-04 10:40 点击：
目前市场上有2种变频调速装置,分别是接在电动机定子侧的高压变频调速装置和接在电动机转子侧的变频调速装置。
通过市场调查了解,转子侧变频调速装置(简称“转子变频器”)一是市场价格比定子侧变频调速装置便宜20%一30%;二是故障率低,即使有故障也能自动与液体电阻(以下简称“水阻”启动调速柜实现无扰动切换,不会影响高温风机正常运行而造成停机;二是可靠性高,不必过多考虑定子侧高压变频调速装置的电力电子器件耐压、绝缘问题。于是我们最终决定采用交流电动机转子变频器来控制高温风机的日常转速,实现节能目的。
转子变频器实际就是内反馈斩波调速装置,其工作原理:电动机定子绕组接高压电网,转子绕组接整流器,斩波器根据用户给定转速进行速度调节,控制斩波器开通和关断时间,即IGBT管的占空比,从而控制转子回路电压,改变转子电流,也就控制了电动机的转差率,再经有源逆变器输出,将转差功率回馈给电网,从而减少定子线组从电网中吸取的能量,达到调速节能的目的。
在高温风机正常启动前,高温风机转子变频器柜内的接触器KMI须闭合,接触器KMZ、KM4须断开,为高温风机通过水阻柜启动创造条件。当高温风机正常运行且转速稳定、转子变频器无故障输出时,即可在中控室操作员站上或转子变频器触摸屏上投人转子变频器,此时,接触器KMZ、KM4吸合,同时转子变频器检测无故障输出后,延时15断开接触器KMI,这样,高温风机的交流绕线式电动机转子电势经转子变频器的开关模块GIBT进行PWM斩波调制,改变直流电压的平均值,进而再送至逆变单元及逆变变压器进行回馈电网(10kV电力系统)循环再用,从而最大限度利用电能,实现节能。
通过市场调查了解,转子侧变频调速装置(简称“转子变频器”)一是市场价格比定子侧变频调速装置便宜20%一30%;二是故障率低,即使有故障也能自动与液体电阻(以下简称“水阻”启动调速柜实现无扰动切换,不会影响高温风机正常运行而造成停机;二是可靠性高,不必过多考虑定子侧高压变频调速装置的电力电子器件耐压、绝缘问题。于是我们最终决定采用交流电动机转子变频器来控制高温风机的日常转速,实现节能目的。
转子变频器实际就是内反馈斩波调速装置,其工作原理:电动机定子绕组接高压电网,转子绕组接整流器,斩波器根据用户给定转速进行速度调节,控制斩波器开通和关断时间,即IGBT管的占空比,从而控制转子回路电压,改变转子电流,也就控制了电动机的转差率,再经有源逆变器输出,将转差功率回馈给电网,从而减少定子线组从电网中吸取的能量,达到调速节能的目的。
在高温风机正常启动前,高温风机转子变频器柜内的接触器KMI须闭合,接触器KMZ、KM4须断开,为高温风机通过水阻柜启动创造条件。当高温风机正常运行且转速稳定、转子变频器无故障输出时,即可在中控室操作员站上或转子变频器触摸屏上投人转子变频器,此时,接触器KMZ、KM4吸合,同时转子变频器检测无故障输出后,延时15断开接触器KMI,这样,高温风机的交流绕线式电动机转子电势经转子变频器的开关模块GIBT进行PWM斩波调制,改变直流电压的平均值,进而再送至逆变单元及逆变变压器进行回馈电网(10kV电力系统)循环再用,从而最大限度利用电能,实现节能。
