高压风机变频调速系统
时间：2018-08-22 08:29 点击：

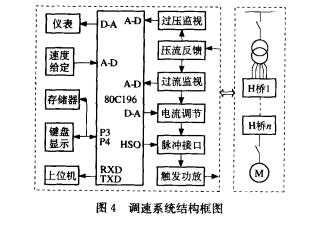

单元串联型高压风机变频调速系统主要由以下几个部分组成,高压风机开关切换部分,输人隔离变压器,整流部分,逆变部分,主控单元,主操作台以及其他连接设备,系统框图如图4所示高压开关切换部分主要由高压隔离开关,熔断器,高压真空接触器以及电压、电流互感器等构成,保证变频器的安全投人与切除。变压器的二次侧相互独立,分别给整流单元供电。
整流部分由18组共72只整流管组成,整流滤波后的直流电源给各个逆变单元供电.主控单元中,控制系统硬件包括以801C96KB微机为核心的数字控制电路、电流调节器等模拟控制电路以及可编程控制器等,负责逆变部分的触发控制以及整个系统的保护。通过RS232以及多路1/0口接受来自主操作台的命令,对系统进行控制。此外,该部分配备有键盘和显示单元,能够方便的观察和修改控制器的信息和参数。主操作台设在控制室内供值班人员使用,对系统实施启动、停止、调速等远程控制,并能够监测电压、电流、转速等信号。
主操作台的各项动作在主控单元电路面板上也能够实现,通过远程/本地开关的切换。同时,系统可以实现开环和闭环控制,开环控制时可以由人工调节变频调速装置的给定速度来改变电机转速,实现改变风压、风量的目的。闭环控制通过一个检测变送器.将检测到的实际风压和风量转换为直流信号,反馈给比较环节,将风压或风量的设定值与此反馈值相比较并对两者的差值进行PI运算,产生一个控制信号,并将此信号作为变频调速装置的指令信号输人,去调节控制电机转速。
这样,无论实际风机负荷需要怎样变化,风机的鼓风量总能够围绕设定值变化并自动进行调节。该变频器对电网谐波污染小、输人功率因数高、不必采用输人谐波滤波器和功率因数补偿装置;输出波形好,不存在由谐波引起的电动机附加发热和转矩脉动、噪声、输出d侧dt、共模电压等问题,可以使用普通的异步电动机,适合风机的调速控制。
整流部分由18组共72只整流管组成,整流滤波后的直流电源给各个逆变单元供电.主控单元中,控制系统硬件包括以801C96KB微机为核心的数字控制电路、电流调节器等模拟控制电路以及可编程控制器等,负责逆变部分的触发控制以及整个系统的保护。通过RS232以及多路1/0口接受来自主操作台的命令,对系统进行控制。此外,该部分配备有键盘和显示单元,能够方便的观察和修改控制器的信息和参数。主操作台设在控制室内供值班人员使用,对系统实施启动、停止、调速等远程控制,并能够监测电压、电流、转速等信号。
主操作台的各项动作在主控单元电路面板上也能够实现,通过远程/本地开关的切换。同时,系统可以实现开环和闭环控制,开环控制时可以由人工调节变频调速装置的给定速度来改变电机转速,实现改变风压、风量的目的。闭环控制通过一个检测变送器.将检测到的实际风压和风量转换为直流信号,反馈给比较环节,将风压或风量的设定值与此反馈值相比较并对两者的差值进行PI运算,产生一个控制信号,并将此信号作为变频调速装置的指令信号输人,去调节控制电机转速。
这样,无论实际风机负荷需要怎样变化,风机的鼓风量总能够围绕设定值变化并自动进行调节。该变频器对电网谐波污染小、输人功率因数高、不必采用输人谐波滤波器和功率因数补偿装置;输出波形好,不存在由谐波引起的电动机附加发热和转矩脉动、噪声、输出d侧dt、共模电压等问题,可以使用普通的异步电动机,适合风机的调速控制。
