锰烧高压风机欠失压保护电路的改进
时间：2018-07-08 07:47 点击：

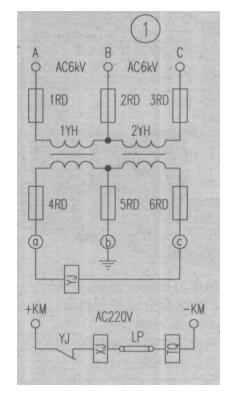

新投入运行的锰烧高压风机欠失压保护电路见图1。
电路工作原理:1YH和2YH为电压互感器；YJ为电压继电器；TΩ为高压风机断路器跳闸线圈。电压互感器为6kV/100V单相式。当电压低于70%或停电时，YJ电压继电器释放，常闭点YJ闭合。XJ信号继电器得电，发出失压或欠压报警信号。跳闸线圈TQ得电，850kW高压风机停止运行。该电路存在以下问题:电压互感器一次或二次侧的熔断器在运行中只要烧断熔断器就会造成电压继电器YJ释放，使常闭点闭合，高压风机误跳闸。
分析如下:1RD或3RD熔断，2YH正常，Vbc=Vac=100V电压继电器仍吸合。2RD熔断，1YH和2YH一次侧电压为1/2×6kV=3kV。由于b接地，Va=Vc=50V。电压继电器YJ低压释放。高压风机断路器跳闸。若1RD、2RD、3RD均熔断，YJ失压，断路器跳闸。一次侧二相保险熔断，二次侧电压为0V。二次侧4RD或6RD熔断电压继电器失压释放，断路器跳闸。5RD熔断电压继电器不会释放。该高压配电室投入运行仅一周就熔断过2次二次侧保险，造成两台高压风机假失压误跳闸，很不利于安全生产。因为烧结工艺要求在烧结过程中，高压风机抽风，使烧结床上形成负压，把燃烧过程中产生的CO2、S02及燃烧残余的CO抽排入大气。如果高压风机跳闸，燃烧就不会充分，大量CO溢出，威胁工人生命安全。因此，必须杜绝假失压跳闸。失压保护又必须保留，不能解除。
《工厂配电设计手册》强调低压保护的接线应尽量满足以下要求:
1.当电压互感器一次侧及二次侧发生各种断线故障时，保护装置不应误动作。
2.当电压互感器一次侧隔离开关因误操作断开时，保护装置不应误动作。

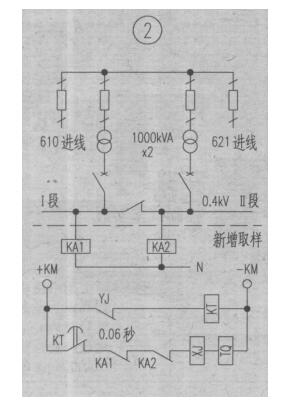

3.有0.5秒低电延时以躲避网路峰波。根据以上要求，笔者改进为以下电路(见图2)，作高压风机失压保护。供电系统有两台1000kVA电力变压器，在低压侧分I、Ⅱ两段。变压器运行方式为同时运行。在I、Ⅱ段分别接KA1和KA2HH54型中间继电器。在母线电压低至60%～70%时，电压继电器释放，时间继电器KT延时0.6s闭合。这样，若是电网波动，由于有0.6s延时，可躲过网路瞬间低压。若
总降变电所停电，则电压继电器YJ，中间继电器KA1和KA2均释放，常闭点闭合，信号继电器得电落下信号牌报警，高压风机断路器跳闸，保证在恢复供电时风机不会自行启动。PT柜一二次侧熔保险，YJ释放，常闭点闭合，但由于中间继电器KA1、KA2吸合，XJ和TQ被KA1和KA2常闭点断开，不得电，断路器不会误跳闸。该系统改进后，再没有出现过假失压造成风机误跳闸，而且失压保护功能也保留了，取得了预期效果。
电路工作原理:1YH和2YH为电压互感器；YJ为电压继电器；TΩ为高压风机断路器跳闸线圈。电压互感器为6kV/100V单相式。当电压低于70%或停电时，YJ电压继电器释放，常闭点YJ闭合。XJ信号继电器得电，发出失压或欠压报警信号。跳闸线圈TQ得电，850kW高压风机停止运行。该电路存在以下问题:电压互感器一次或二次侧的熔断器在运行中只要烧断熔断器就会造成电压继电器YJ释放，使常闭点闭合，高压风机误跳闸。
分析如下:1RD或3RD熔断，2YH正常，Vbc=Vac=100V电压继电器仍吸合。2RD熔断，1YH和2YH一次侧电压为1/2×6kV=3kV。由于b接地，Va=Vc=50V。电压继电器YJ低压释放。高压风机断路器跳闸。若1RD、2RD、3RD均熔断，YJ失压，断路器跳闸。一次侧二相保险熔断，二次侧电压为0V。二次侧4RD或6RD熔断电压继电器失压释放，断路器跳闸。5RD熔断电压继电器不会释放。该高压配电室投入运行仅一周就熔断过2次二次侧保险，造成两台高压风机假失压误跳闸，很不利于安全生产。因为烧结工艺要求在烧结过程中，高压风机抽风，使烧结床上形成负压，把燃烧过程中产生的CO2、S02及燃烧残余的CO抽排入大气。如果高压风机跳闸，燃烧就不会充分，大量CO溢出，威胁工人生命安全。因此，必须杜绝假失压跳闸。失压保护又必须保留，不能解除。
《工厂配电设计手册》强调低压保护的接线应尽量满足以下要求:
1.当电压互感器一次侧及二次侧发生各种断线故障时，保护装置不应误动作。
2.当电压互感器一次侧隔离开关因误操作断开时，保护装置不应误动作。
3.有0.5秒低电延时以躲避网路峰波。根据以上要求，笔者改进为以下电路(见图2)，作高压风机失压保护。供电系统有两台1000kVA电力变压器，在低压侧分I、Ⅱ两段。变压器运行方式为同时运行。在I、Ⅱ段分别接KA1和KA2HH54型中间继电器。在母线电压低至60%～70%时，电压继电器释放，时间继电器KT延时0.6s闭合。这样，若是电网波动，由于有0.6s延时，可躲过网路瞬间低压。若
总降变电所停电，则电压继电器YJ，中间继电器KA1和KA2均释放，常闭点闭合，信号继电器得电落下信号牌报警，高压风机断路器跳闸，保证在恢复供电时风机不会自行启动。PT柜一二次侧熔保险，YJ释放，常闭点闭合，但由于中间继电器KA1、KA2吸合，XJ和TQ被KA1和KA2常闭点断开，不得电，断路器不会误跳闸。该系统改进后，再没有出现过假失压造成风机误跳闸，而且失压保护功能也保留了，取得了预期效果。
