高压风机系统控制要求
时间：2018-07-06 09:10 点击：
为了解决高压风机传统方法中存在的问题,需要采取在启动高压风机时减少启动负荷、通过Y-■转换来降低启动电流、进行安全互锁控制等措施。

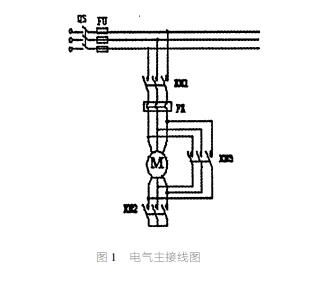

高压风机电机启动主电路如图1所示,其中接触器KM1、KM2接通,KM3断开时,风机电机线圈为星形接法;KM1、KM3接触器接通,KM2断开,风机电机线圈为三角形接法。
对控制系统的要求如下:在启动风机电机时,先关闭风机阀门,待风机正常运转后再根据生产需要打开风机阀门,以减少风机的启动负荷。电机启动时线圈采用星形接法,待电机达到正常的速度后切换为三角形运转,这样启动电流是直接启动时的1/3。当电机线圈由星形切换为三角形时,因PLC内部程序设计上运行速度快,内部切换时间短而接触器转换需要时间长,因此PLC内部程序设计上有防火花的内部锁定。
电机星形启动转换为三角形运转时相关接触器连锁,防止PLC误动作。系统设计有紧急停车按钮,防止启动或运行时意外事故的发生。
高压风机电机启动主电路如图1所示,其中接触器KM1、KM2接通,KM3断开时,风机电机线圈为星形接法;KM1、KM3接触器接通,KM2断开,风机电机线圈为三角形接法。
对控制系统的要求如下:在启动风机电机时,先关闭风机阀门,待风机正常运转后再根据生产需要打开风机阀门,以减少风机的启动负荷。电机启动时线圈采用星形接法,待电机达到正常的速度后切换为三角形运转,这样启动电流是直接启动时的1/3。当电机线圈由星形切换为三角形时,因PLC内部程序设计上运行速度快,内部切换时间短而接触器转换需要时间长,因此PLC内部程序设计上有防火花的内部锁定。电机星形启动转换为三角形运转时相关接触器连锁,防止PLC误动作。系统设计有紧急停车按钮,防止启动或运行时意外事故的发生。
